Hyundai i30: Panneau de fusibles du compartiment moteur
Une étiquette apposée sur la face intérieure des couvercles des panneaux de fusibles/relais indique le nom et la capacité des fusibles/relais.
Information
Certaines descriptions du panneau de fusibles contenues dans ce manuel ne sont probablement pas applicables à votre véhicule. Au moment de l'impression, les informations contenues dans le manuel étaient exactes. Reportez-vous à l'étiquette lorsque vous examinez le boîtier à fusibles de votre véhicule.

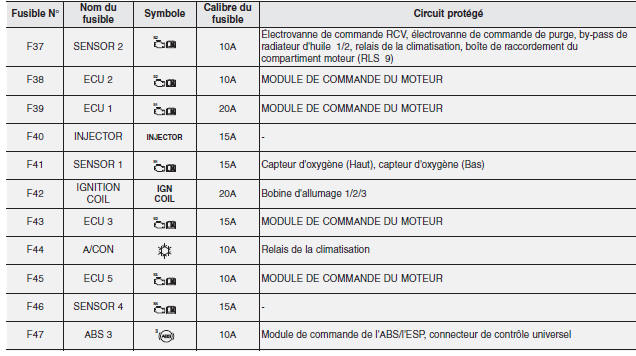

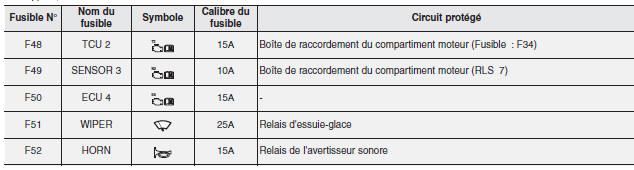

Panneau de fusibles du compartiment moteur
Panneau de fusibles du compartiment moteur
Panneau de fusibles du compartiment moteur
Kappa 1,0 T-GDI
Kappa 1,4 T-GDI
Kappa 1,4 MPI
Kappa 1,4 MPI
Gamma 1,6 MPI
U-II 1,6 TCI
