Škoda Rapid: Tablette du coffre à bagages

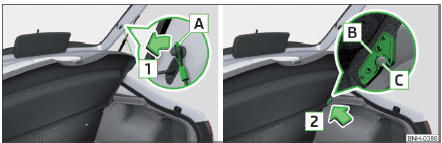

Fig. 90 Retirer la plage arrière du coffre
Si les sangles A fig. 90 sont accrochées au capot du coffre à bagages, la plage arrière du coffre (ci-après uniquement plage arrière) s'ouvre en même temps que le capot.
La plage arrière peut être retirée du coffre et être rangée derrière les dossiers des sièges arrière dans la " position de rangement " fig. 91 à la page 79.
La charge maximale admissible de la tablette du coffre à bagages est de 1 kg.
Démontage
- Décrochez les sangles A des deux côtés du capot du coffre à bagages dans le sens de la flèche 1 fig. 90.
- Maintenez la plage arrière relevée et appuyez des deux côtés sur la partie inférieure de la plage arrière au niveau des boulons C .
- Retirez la tablette dans le sens de la flèche 2 .
Pose
- Placez les logements B de la plage arrière sur les boulons C fig. 90.
- Appuyez des deux côtés sur la partie supérieure de la plage arrière au niveau des boulons C . Les inserts B doivent être enfichés dans les boulons C des deux côtés du coffre.
- Accrochez les sangles A des deux côtés du coffre.
| AVERTISSEMENT Il ne doit pas y avoir d'objets posés sur la plage arrière pendant le trajet, il existe un risque de blessure en cas de freinage brusque ou d'impact ! |
ATTENTION
- Les indications suivantes doivent être respectées pour éviter l'inclinaison et l'endommagement de la plage arrière ou du revêtement latéral.
- La plage arrière doit être installée correctement et le chargement ne doit pas dépasser la hauteur de la plage arrière.
- En position relevée, la plage arrière ne doit pas être tordue dans le joint du capot du coffre à bagages.
- Il ne doit y avoir aucun objet dans l'espace entre la tablette relevée et le dossier du siège.
Crochets
Fig. 89
Crochets
Des crochets rabattables pour la fixation des petits bagages - sacs, etc. -
se
trouvent des deux côtés du coffre fig. 89.
La charge maximale du crochet est de 7,5 kg ...
" Position de stationnement " de la tablette du coffre à bagages
Fig. 91
Tablette du coffre à bagages rangée derrière les sièges arrière
Vous pouvez ranger la plage arrière du coffre à bagages derrière le dossier
du
siège arrière.
Faite ...
