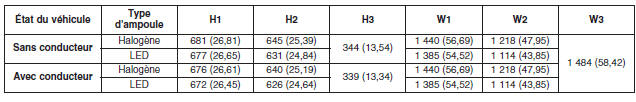

Repère d'orientation

H1 : Hauteur entre le point central de l'ampoule du phare et le sol (feu de croisement)

H2 : Hauteur entre le point central de l'ampoule du phare et le sol (feu de route)

H3 : Hauteur entre le point central de l'ampoule du feu antibrouillard et le sol

W1 : Distance entre les deux points centraux de chaque ampoule de phare (feu de croisement)

W2 : Distance entre les deux points centraux de chaque ampoule de phare (feu de route)

W3 : Distance entre les deux points centraux de chaque ampoule de feu antibrouillard

Repère d'orientation

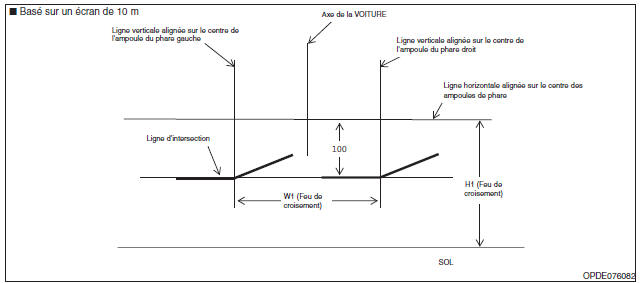

Feux de croisement (côté gauche)

Feux de croisement (côté gauche)

1. Allumez les feux de croisement sans vous installer dans le véhicule.

2. La ligne d'intersection doit être alignée sur celle de l'image.

3. Lorsque vous orientez les feux de croisement, réglez l'orientation verticale après avoir réglé l'orientation horizontale.

4. Sur véhicule équipé du dispositif de mise à niveau des phares : réglez le commutateur du dispositif sur 0.

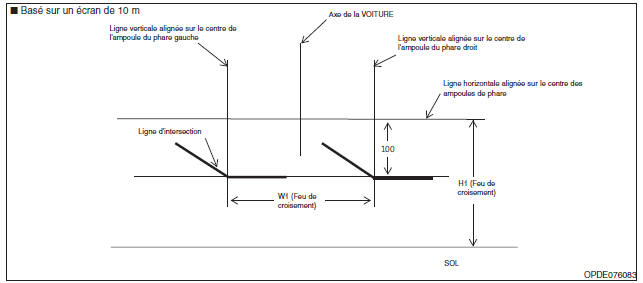

Feux de croisement (côté droit)

Feux de croisement (côté droit)

1. Allumez les feux de croisement sans vous installer dans le véhicule.

2. La ligne d'intersection doit être alignée sur celle de l'image.

3. Lorsque vous orientez les feux de croisement, réglez l'orientation verticale après avoir réglé l'orientation horizontale.

4. Sur véhicule équipé du dispositif de mise à niveau des phares : réglez le commutateur du dispositif sur 0.

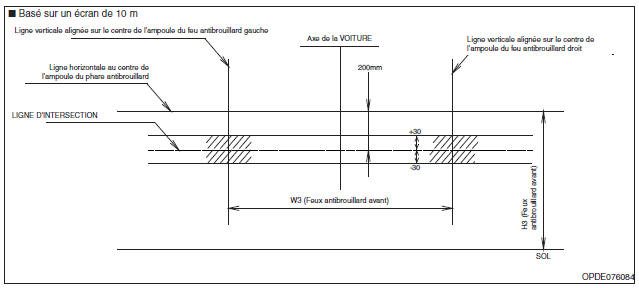

Feux antibrouillard avant

Feux antibrouillard avant

1. Allumez les feux antibrouillard avant sans vous installer dans le véhicule.

2. La ligne d'intersection doit être alignée sur la plage autorisée (zone sombre)
