Lexus CT200h: Remplacement des ampoules - Ampoules - Opérations d'entretien à
réaliser soi-même - Entretien et nettoyage - Manuel du conducteur Lexus CT200hLexus CT200h: Remplacement des ampoules

Feux de croisement (phares à halogène)

Feux de croisement (phares à halogène)

  1. Débranchez le connecteur tout en appuyant sur le dispositif de déverrouillage.

Feux de croisement (phares à halogène)

  1. Tournez la base de l'ampoule dans le sens contraire à celui des aiguilles d'une montre.

Feux de croisement (phares à halogène)

  1. Fixez la nouvelle ampoule.Alignez les 3 languettes de l'ampoule sur les orifices de l'assemblage, puis insérez la pièce. Pour la fixer, tournez-la dans le sens des aiguilles d'une montre.

Feux de croisement (phares à halogène)

  1. Fixez le connecteur.Après avoir installé le connecteur, remuez délicatement la base de l'ampoule pour vérifier qu'elle n'est pas desserrée, allumez les feux de croisement une fois, puis vérifiez visuellement qu'aucune lumière ne filtre de l'assemblage.

Feux de route (phares à halogène)

Feux de route (phares à halogène)

  1. Pour le côté droit uniquement : Déplacez le dispositif d'ouverture du réservoir de liquide de lave-glace.

Feux de route (phares à halogène)

  1. Débranchez le connecteur tout en appuyant sur le dispositif de déverrouillage.

Feux de route (phares à halogène)

  1. Tournez la base de l'ampoule dans le sens contraire à celui des aiguilles d'une montre.

Feux de route (phares à halogène)

  1. Fixez la nouvelle ampoule.Alignez les 3 languettes de l'ampoule sur les orifices de l'assemblage, puis insérez la pièce. Pour la fixer, tournez-la dans le sens des aiguilles d'une montre.

Feux de route (phares à halogène)

  1. Fixez le connecteur.Après avoir installé le connecteur, remuez délicatement la base de l'ampoule pour vérifier qu'elle n'est pas desserrée, allumez les feux de route une fois, puis vérifiez visuellement qu'aucune lumière ne filtre de l'assemblage.
  2. Pour le côté droit uniquement : Réinstallez le dispositif d'ouverture du réservoir de liquide de lave-glace.

Feux de route (phares à DEL)

Feux de route (phares à DEL)

  1. Tournez le couvercle dans le sens contraire à celui des aiguilles d'une montre, puis retirez-le.

Feux de route (phares à DEL)

  1. Tournez la base de l'ampoule dans le sens contraire à celui des aiguilles d'une montre.

Feux de route (phares à DEL)

  1. Débranchez le connecteur tout en tirant le dispositif de déverrouillage.

Feux de route (phares à DEL)

  1. Remplacez l'ampoule et installez la base de l'ampoule.Alignez les 3 languettes de l'ampoule sur les orifices de l'assemblage, puis insérez la pièce.

Feux de route (phares à DEL)

  1. Tournez et fixez la base de l'ampoule.Remuez délicatement la base de l'ampoule pour vérifier qu'elle n'est pas desserrée, allumez les feux de route une fois, puis vérifiez visuellement qu'aucune lumière ne filtre de l'assemblage.
  2. Lorsque vous installez le couvercle, effectuez l'étape 1 dans l'ordre inverse.

Phare antibrouillard à halogène (si le véhicule en est doté)

Phare antibrouillard à halogène (si le véhicule en est doté)

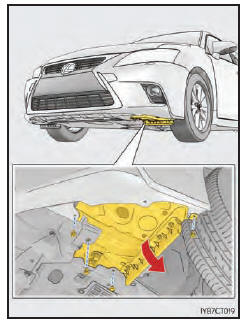

  1. Retirez 2 vis, un boulon et une attache, puis tirez la doublure d'aile vers le bas.Tirez la doublure d'aile lentement vers le bas, en prenant soin de ne pas déloger des composants inamovibles

Phare antibrouillard à halogène (si le véhicule en est doté)

  1. Débranchez le connecteur tout en appuyant sur le dispositif de déverrouillage.

Phare antibrouillard à halogène (si le véhicule en est doté)

  1. Tournez la base de l'ampoule dans le sens contraire à celui des aiguilles d'une montre.

Phare antibrouillard à halogène (si le véhicule en est doté)

  1. Fixez la nouvelle ampoule.Alignez les 3 languettes de l'ampoule sur les orifices de l'assemblage, puis insérez la pièce. Pour la fixer, tournez-la dans le sens des aiguilles d'une montre.

Phare antibrouillard à halogène (si le véhicule en est doté)

  1. Fixez le connecteur.Après avoir installé le connecteur, remuez délicatement la base de l'ampoule pour vous assurer qu'elle n'est pas desserrée, allumez les phares antibrouillards une fois, puis vérifiez visuellement qu'aucune lumière ne filtre de l'assemblage.

Phare antibrouillard à halogène (si le véhicule en est doté)

  1. Réinstallez la doublure d'aile avec 2 vis, un boulon et une attache.

Clignotants avant (phares à halogène)

Clignotants avant (phares à halogène)

  1. Tournez la base de l'ampoule dans le sens contraire à celui des aiguilles d'une montre

Clignotants avant (phares à halogène)

  1. Retirez l'ampoule.

Clignotants avant (phares à DEL)

  • Côté gauche

Clignotants avant (phares à DEL)

  1. Retirez le couvercle de l'unité de commande électrique.

Clignotants avant (phares à DEL)

  1. Tournez la base de l'ampoule dans le sens contraire à celui des aiguilles d'une montre.

Clignotants avant (phares à DEL)

  1. Retirez l'ampoule.
  • Côté droit

Clignotants avant (phares à DEL)

  1. Déplacez le dispositif d'ouverture du réservoir de liquide de lave-glace.
  2. Tournez la base de l'ampoule dans le sens contraire à celui des aiguilles d'une montre.

Clignotants avant (phares à DEL)

  1. Retirez l'ampoule.

Clignotants arrière

Clignotants arrière

  1. Ouvrez le hayon, retirez les couvercles et les boulons, puis de l'arrière du véhicule, retirez l'ensemble d'éclairage en le tirant directement vers l'arrière.Utilisez un tournevis à tête plate enveloppé dans du tissu.

Clignotants arrière

  1. Tournez la base de l'ampoule dans le sens contraire à celui des aiguilles d'une montre.

Clignotants arrière

  1. Retirez l'ampoule.

Feux de recul

Feux de recul

  1. Ouvrez le hayon et retirez le couvercle.Utilisez un tournevis à tête plate enveloppé dans du tissu.

Feux de recul

  1. Tournez la base de l'ampoule dans le sens contraire à celui des aiguilles d'une montre.

Feux de recul

  1. Retirez l'ampoule.

Remplacement des ampoules suivantes

Si l'une des lampes suivantes a brûlé, faites-la remplacer par votre concessionnaire Lexus.

  •  Feux de croisement (de type DEL)
  •  Feux de stationnement et phares de jour
  •  Phares antibrouillards à DEL (si le véhicule en est doté)
  •  Feux de gabarit avant
  •  Clignotants latéraux
  •  Feux d'arrêt/feux arrière
  •  Feux de gabarit arrière
  •  Feu d'arrêt surélevé
  •  éclairage de la plaque d'immatriculation
  •  éclairage de seuil extérieur

Après avoir remplacé les ampoules

Après avoir retiré le couvercle de l'unité de commande électrique, replacez le couvercle à sa position d'origine à l'aide des attaches.

Après avoir remplacé les ampoules

  1. Poussez la partie centrale vers le haut
  2. Insérez
  3. Appuyez

Ampoules DEL

Les feux de croisement (de type DEL), les feux de stationnement, les feux de gabarit avant, les phares de jour, les phares antibrouillards à DEL (si le véhicule en est doté), les clignotants latéraux, les feux de gabarit arrière, les feux d'arrêt/feux arrière, le feu d'arrêt surélevé et l'éclairage de la plaque d'immatriculation sont composés de plusieurs DEL.Si une DEL grille, apportez votre véhicule chez votre concessionnaire Lexus pour faire remplacer la lampe.

Accumulation de condensation du côté intérieur de la lentille

L'accumulation temporaire de condensation du côté intérieur de la lentille de phare n'est pas le signe d'une anomalie. Dans les cas suivants, contactez votre concessionnaire Lexus pour plus d'informations :

  •  De grosses gouttes d'eau s'accumulent du côté intérieur de la lentille.
  •  De l'eau s'est accumulée à l'intérieur du phare.

Lors du remplacement des ampoules

AVERTISSEMENT

 Remplacement des ampoules

  •  Assurez-vous d'arrêter le système hybride, puis éteignez les feux. N'essayez pas de remplacer l'ampoule immédiatement après avoir éteint les feux. Les ampoules sont très chaudes et pourraient provoquer des brûlures.
  •  Ne touchez pas la partie en verre de l'ampoule à mains nues. Si vous n'avez pas d'autre choix que de tenir la partie en verre, utilisez un chiffon propre et sec pour éviter que de l'humidité et tout corps gras n'entrent en contact avec l'ampoule. De plus, si l'ampoule était rayée ou si vous la laissiez tomber, elle pourrait exploser ou se fissurer.
  •  Installez complètement les ampoules et toute pièce utilisée pour les immobiliser. Si vous ne le faites pas, la chaleur risque d'occasionner des dommages ou un incendie, ou de l'eau risque de pénétrer dans le phare. Cela pourrait endommager les phares ou provoquer l'accumulation de condensation sur la lentille.
  • Ne tentez jamais de réparer ni de démonter les ampoules, les connecteurs, les circuits électriques ou tout autre composant. Vous risqueriez alors de vous électrocuter et de subir des blessures graves, voire mortelles.

Pour éviter tout dommage ou incendie

  •  Assurez-vous que les ampoules sont bien en place et verrouillées.
  •  Pour éviter les dommages dus à la chaleur, vérifiez la puissance (watts) de l'ampoule avant de l'installer.
