Lexus CT200h: Précautions relatives au
système hybride
Soyez prudent lorsque vous manipulez le système hybride; il s'agit d'un système à haute tension (environ 650 V au maximum) et les pièces deviennent brûlantes lorsque le système hybride est en cours de fonctionnement. Respectez les étiquettes d'avertissement présentes sur le véhicule.

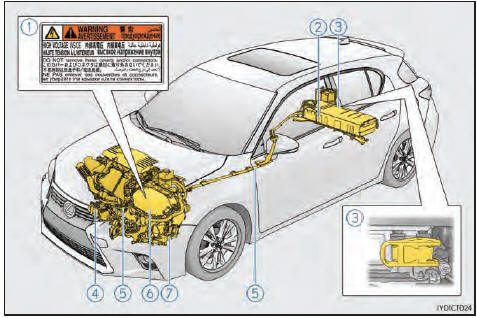

L'illustration est un exemple servant à des fins d'explication; elle peut différer de la réalité.
- étiquette d'avertissement
- Batterie hybride (batterie de traction)
- Prise de service
- Compresseur de climatiseur
- Câbles à haute tension (orange)
- Unité de commande électrique
- Moteur électrique (moteur de traction)
- évent d'admission d'air de la batterie hybride (batterie de traction)
- Système de coupure d'urgence
- Message d'avertissement du système hybride
Caractéristiques du
système hybride
Votre véhicule est un véhicule hybride. Ses caractéristiques sont différentes
de celles des véhicules traditionnels. Assurez-vous de bien connaître les
caract ...
évent d'admission d'air de la batterie hybride (batterie de traction)
Un évent d'admission d'air visant à
refroidir la batterie hybride (batterie de
traction) est situé sur le côté du dossier
du siège arrière droit. ...
