Škoda Rapid: Démarrage assisté à l'aide de la batterie d'un autre véhicule

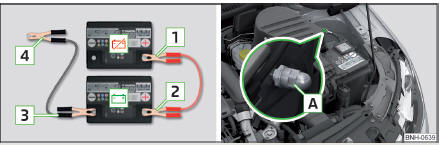

Fig. 165 Démarrage assisté :
- batterie déchargée, - batterie
d'alimentation / masse du moteur sur le système START STOP

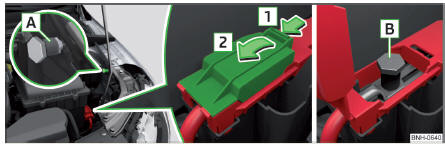

Fig. 166 Point de masse et pôle positif sur les voitures avec la batterie
dans le coffre
Si le moteur ne peut pas être démarré parce que la batterie est déchargée, la
batterie d'un autre véhicule peut être utilisée pour démarrer le moteur.
N'utilisez
que des câbles de démarrage d'une section suffisante et équipés de pinces
isolées.
La tension nominale des deux batteries doit être de 12 V. La capacité(en Ah) de
la batterie d'alimentation ne doit pas être de beaucoup inférieure à celle de la
batterie déchargée.
Branchez les câbles de dépannage dans l'ordre suivant.
- Fixez la borne 1 sur le pôle positif de la batterie déchargée.
- Fixez la borne 2 sur le pôle positif de la batterie d'alimentation.
- Fixez la borne 3 sur le pôle négatif de la batterie d'alimentation.
- Sur les véhicules avec le système START STOP, branchez la borne 4
sur la
masse du moteur A .
- Sur les véhicules sans système START STOP, branchez la borne 4 sur
une
pièce en métal massive reliée au bloc moteur ou directement sur le bloc
moteur.
Emplacement de montage du pôle positif et du point de masse sur les
voitures avec la batterie dans le coffre
Le pôle positif se trouve sous un couvercle dans le compartiment moteur .
- Déverrouillez le nez d'enclenchement du cache dans le sens de la
flèche 1 et
rabattez le cache dans le sens de la flèche 2.
- Raccorder la borne de polarité positive du câble d'aide au
démarrage sur la
position B .
- Raccorder la borne de polarité négative du câble d'aide au
démarrage au
point de masse du moteur A ou à une partie en métal connectée au bloc moteur
ou directement au bloc moteur.
Lancement du moteur
- Mettez en marche le moteur du véhicule fournissant le courant et
laissez-le
tourner au ralenti.
- Procédez au démarrage du véhicule avec la batterie déchargée.
- Si le moteur ne démarre pas, interrompez le processus de démarrage
au bout
de 10 secondes et répétez-le au bout d'une demi-minute.
- Retirez les câbles de dépannage exactement dans l'ordre inverse de
la description
ci-dessus.
AVERTISSEMENT
- Ne branchez pas le câble de démarrage sur le pôle négatif
de la batterie
déchargée, risque d'explosion.
- Les parties non isolées des pinces polaires ne doivent en
aucun cas se
toucher - risque de court-circuit !
- Le câble de démarrage raccordé au pôle positif de la
batterie ne doit pas
entrer en contact avec les pièces conductrices du véhicule - risque
de
court-circuit !
- Posez le câble d'aide au démarrage de façon à ce qu'il ne
soit pas coincé
par des pièces rotatives dans le compartiment moteur, risque de
blessure
et d'endommagement du véhicule.
|
